保有設備
FACILITIES
電気加工機
銅線ワイヤーまたは、立体電極に高電圧の電気を流し、被加工物が瞬間的に溶けるのを利用して複雑形状の切断・形状作成の加工を行います。
ワイヤー放電加工機
![MM750S](https://y-cat.co.jp/wp-content/uploads/2020/02/MM750S_mod-min-s-768x576.jpg)
![MM75B](https://y-cat.co.jp/wp-content/uploads/2020/02/MM75B_mod-min-s-768x576.jpg)
![M500S](https://y-cat.co.jp/wp-content/uploads/2019/10/西部-M500S-768x576.jpg)
![MM50B](https://y-cat.co.jp/wp-content/uploads/2020/02/MM50B_mod-min-s-768x576.jpg)
![SupperMM80B](https://y-cat.co.jp/wp-content/uploads/2022/03/SupperMM80B-s1-768x576.jpg)
![MM50UP](https://y-cat.co.jp/wp-content/uploads/2023/10/MM50UP-768x576.jpg)
ワイヤー放電加工機で加工
ワイヤー放電加工機で加工
型 式 | 加工領域(X*Y*Z) | メーカー | 台 数 |
---|---|---|---|
SupperMM80B | 800*600*230 | 西部電機 | 1 |

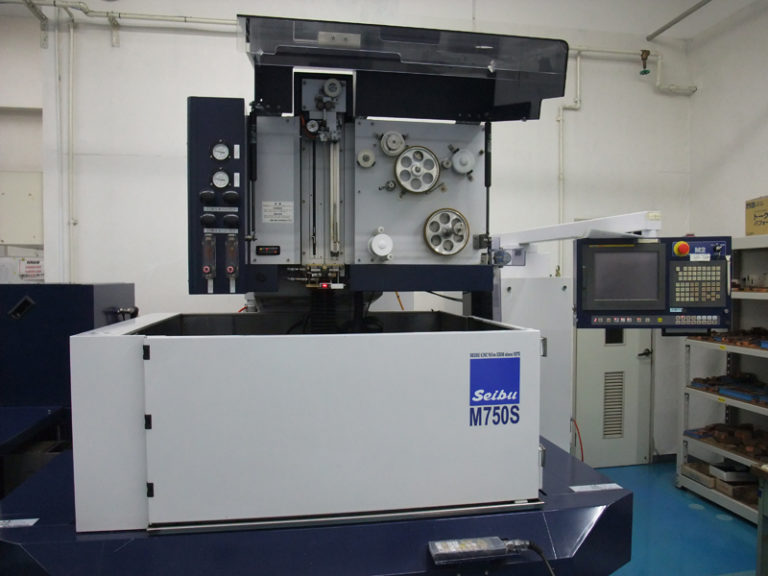

MM750S | 750*500*310 | 西部電機 | 1 |
MM75B | 750*500*280 | 西部電機 | 1 |
M500S | 500*350*310 | 西部電機 | 1 |
MM50B | 500*350*280 | 西部電機 | 1 |
MM50UP | 500*400*310 | 西部電機 | 1 |
精密NC放電加工機
![マキノ EDGE2](https://y-cat.co.jp/wp-content/uploads/2020/02/EDGE2_mod-min-s.jpg)
![マキノ EDGE3](https://y-cat.co.jp/wp-content/uploads/2020/02/EDGE3_mod-min-s.jpg)
型 式 | 加工領域(X*Y*Z) | メーカー | 台 数 |
---|---|---|---|
EDGE2 | 300*250*250 | 牧野フライス製作所 | 1 |
EDGE3 | 450*300*320 | 牧野フライス製作所 | 1 |
細穴放電加工機
![fac_c_04](https://y-cat.co.jp/wp-content/uploads/2019/09/fac_c_04.jpg)
型 式 | 加工領域(X*Y*Z) | メーカー | 台 数 |
---|---|---|---|
SH-3D | 300*200*200 電極径φ0.2~φ1.5 |
ワシノエンジニアリング | 2 |
CT500FX | 550*380*500 電極径φ0.02~φ3.0 |
エレニックス | 1 |
